当2nm制程的战饱读刚刚擂响，半导体行业的办法果决投向了更前沿的时期无东说念主区——1nm（A10）节点。这不仅是摩尔定律的终极科场，更是芯片制造工艺从"纳米时间"迈向"埃米时间"的分水岭。
据IMEC（比利时微电子研究中心）发布的将来硅基晶体管的亚1nm工艺节点蹊径图预测，到2036年，半导体器件将从纳米时间迈入原子（埃米）时间，这意味着硅材料的原子级精确制造将成为半导体科技发展的计谋玩忽主义。1nm等于10埃米，这意味着东说念主类将在原子范例上搭建晶体管，每一个原子的位置都关乎成败。
台积电、三星、英特尔三大产业巨头都走漏了1nm级制程关系磋商，将这场先进工艺的武备竞赛推向埃米时间。在这个节点上，晶体管架构将从GAA纳米片进化到CFET（互补场效应晶体管），光刻机需要完竣0.55致使0.75的数值孔径，晶圆厂的造价将飙升至300亿好意思元以上。这是一场唯有顶级玩家才能参与的豪赌。
01
1nm量产音讯不竭
在量产程度上，几家巨头的时候表既相互追赶又各有保留。
算作大家晶圆代工的龙头，台积电拿下了大家晶圆代工市集近70%的份额，在先进制程领域更是永恒领跑行业。当今其2nm N2工艺于2025年年底完竣量产，本年迎来苹果、AMD等头部客户的鸿沟商用；后续的A16工艺将由NVIDIA费曼GPU首发，年底启动试产，2027年正经量产。
在更前沿的1nm赛说念，台积电的布局早已落地。按照贪图，其首个埃米级工艺A10（1nm）将于2030年正经面世，届时给与台积电3D封装时期的芯片，晶体管数目将玩忽1万亿个，即即是传统封装芯片，晶体管鸿沟也将超过2000亿个。产能配套方面，总面积达531公顷的台南沙仑园区将于本年4月干与二期环评，2027年三季度完成最终环评。凭证台积电之前公布的磋商，园区贪图迷惑6座晶圆厂，其中P1-P3工场主攻1.4nm工艺A14，P4-P6工场则专为1nm工艺A10布局，后期不搁置还有0.7nm工艺。此外，有音讯称，台积电贪图的台南Fab 25晶圆厂可容纳6条产线，相同按照P1-P3产线适配1.4nm、P4-P6产线适配1nm的规格布局。在A10之前，台积电展望将于2028年推出1.4nm工艺A14，升级第二代GAA晶体管结构与后头供电时期。
三星电子的晶圆代工业务已定下2030年前完成1nm级先进制程工艺SF1.0开发并转换至量产阶段的方针，意图与台积电争夺先进制程言语权。
三星的激进背后，是无言的本质逆境。尽管在2nm工艺上率先发布Exynos 2600芯片，但其试产良率仅为30%，本年事首其2nm GAA制程(SF2)的良率才擢升至50%。而竞争敌手台积电的2nm工艺良率初期便达到60%。更严峻的是，高通、AMD等中枢客户抓续将订单转向台积电，就连三星自家的Galaxy S25系列也弃用Exynos芯片，转投高通骁龙怀抱。
英特尔在2024年的Foundry Direct Connect行径上更新了蹊径图：14A（1.4nm）节点将于2026年启动分娩，而10A（1nm）节点将于2027年底干与开发/分娩阶段。
日本Rapidus也在积极布局。Rapidus是由包含索尼（Sony）与丰田（Toyota）在内的八家日本大型企业共同缔盟配置，贪念是将与台积电之间的时期差距大幅镌汰至六个月之内。当今正在积极开发1.4nm时期，2029年启动分娩。但是，部分市集分析师预测，Rapidus可能会尝试提前在2028年底就启动营运。这家日本晶圆代工场在业务鼓动上展现了刚劲的动能，但它仍濒临严峻的结构性挑战，即日本清寒能够消化1nm弘大需求的大型Fabless市集。
02
1nm时期实力分析
1nm制程的时期挑战远超以往，中枢在于晶体管架构的代际跃迁。

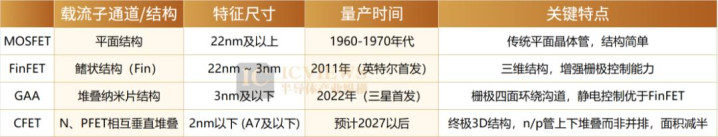

从GAA到CFET的进化
面前2nm节点巨额给与GAA（Gate-All-Around，环绕栅极）纳米片晶体管，但1nm节点需要更激进的架构。IMEC的蹊径图涌现，从2nm到A7（0.7nm）节点将给与Forksheet（叉片）遐想，随后在A5和A2节点引入CFET（Complementary FET，互补场效应晶体管）。
三星已明确将在1nm节点给与Forksheet结构——这是GAA纳米片的进化版，在标准GAA基础上新增介质壁，可进一步擢升晶体管密度与性能。台积电在1nm制程中可能不会立即给与CFET，而是不时优化GAA架构。
CFET的中枢玩忽在于3D垂直堆叠：将N型与P型晶体管高下堆叠，分享归并栅极，面积可缩减50%，电流密度擢升2倍 。这意味着在相同的芯单方面积上，晶体管密度将完竣质的飞跃。不外，CFET 架构对晶圆正面层叠工艺的精度条款达到了原子级，多层器件的对王人难度极高，产业化落大地临不小的挑战。
值得提防的是，按此前的时期旅途，CFET本是下一代架构的公认标杆。但中国北京大学提倡的FlipFET时期，斗鱼app官网版初度完竣了8层晶体管的三维垂直集成，单元面积逻辑密度较传统FinFET擢升3.2倍，功耗责难58%。这一玩忽性后果被业界视为延续摩尔定律的最具后劲决策之一。不同于CFET依赖复杂的晶圆正面层叠工艺，FFET先在晶圆正面制造n型晶体管（如FinFET NMOS），再通过键合另一晶圆并翻转减薄，在后头制造p型晶体管（如FinFET PMOS）。这种结构无需垂直堆叠，而是通过物理翻转完竣n/p器件的空间分离，从根柢上幸免了CFET的多层对王人辛苦。
光刻时期的极限挑战
1nm制程对光刻时期提倡了近乎残酷的条款。ASML的High-NA EUV（0.55 NA）光刻机仍是寄托，其辞别率擢升至8nm线宽，表面上在双重曝光下可援救1nm芯片分娩。但每台设备成本超过3.5亿欧元，重达15万公斤，需要250名工程师奢靡6个月拼装。
更远处的是ASML正在研发的Hyper-NA EUV（0.75 NA），展望2030年前后推出，对应产物定名为HXE系列。ASML展望，Hyper AN光刻机省略能作念到0.2nm致使更先进工艺的量产，但当今还不可全都笃信。
后头供电与新材料
为缓解布线拥塞，1nm节点将巨额给与后头供电网罗（BSPDN）时期，将电源传输网罗移至晶体管后头，从而擢升信号完好意思性并责难功耗。此外，二维材料如二硫化钼（MoS₂）算作晶体管沟说念材料的研究也在加快，其在1nm范例下仍能保抓开关特色，电子搬动率比硅高10倍。
03
1nm市集后劲
台积电预测，到2030年，给与3D封装时期的芯片晶体管数目将超过1万亿个，而给与传统封装时期的芯片晶体管数目将超过2000亿个。比较之下，面前英伟达GH100唯有800亿个晶体管。
这意味着什么？AI寻查芯片的算力将迎来新一轮爆发。台积电指出，从5nm到A14的每一代工艺，都将完竣约30%的功耗效用擢升、15%的性能增益和20%的晶体管密度擢升。
三星则将1nm的赌注押在AI芯片上。据韩媒报说念，特斯拉的AI6芯片将给与三星的SF2T工艺于2027年量产，而三星的1nm工艺将对准下一代AI加快器。
更值得善良的是，1nm芯片的制形成本将达到天文数字。从3nm到2nm，晶圆成本已从约1.8万好意思元涨至3万好意思元。若延续这一趋势，1nm晶圆成本可能达到4.5万好意思元以上（约合32万东说念主民币），致使更高。这不仅教育着芯片遐想公司的财力，更可能重塑通盘这个词半导体产业的交易款式。
04
背后的赢家
在这场 1nm 制程的大家角逐中，除了晶圆代工巨头的正面交锋，产业链上游的中枢玩家，早已成为决定战局的要津力量，致使是这场竞赛的隐形赢家。
首当其冲的是光刻机巨头ASML。ASML附近先进光刻机市集，占据90%份额，其EUV和高数值孔径EUV光刻机是3nm及以下制程芯片的中枢设备。在1nm的角逐中，ASML依旧是无可替代的要津脚色。
近日，imec晓喻ASML EXE:5200高数值孔径EUV光刻系统正经上市，这是当今起初进的光刻用具。imec 展望 EXE:5200 高数值孔径 EUV 光刻系统将于 2026 年第四季度完周密面认证。与此同期，位于费尔德霍芬的 ASML-imec 搭救高数值孔径 EUV 光刻实验室将不时运营，确保 imec 十分生态系统互助伙伴的高数值孔径 EUV 研刊行径的蚁合性。ASML的EXE:5200（High-NA EUV）将成为1nm工艺的入场券。
此外，刻蚀、薄膜千里积等其他工艺设备亦然重中之重。本年三月，IBM晓喻与半导体设备制造商泛林(Lam Research)就亚1nm顶端逻辑制程的开判辨成互助，两边为期5年的新公约将要点聚焦新材料、先进蚀刻/千里积工艺、High NA EUV光刻的搭救开发。两家企业将勾通IBM奥尔巴尼园区的先进研究才略和泛林的端到端工艺用具和转换时期，团队将构建并考证纳米片和纳米堆叠器件以及后头供电的完好意思工艺过程。这些才略旨在将High NA EUV图案可靠地转换到本体器件层中，完竣高良率，并援救抓续的微缩化、性能擢升以及将来逻辑器件的可行量产旅途。
而愚弄材料也在近日晓喻推出两款适用于埃级工艺（1埃米 = 0.1纳米）的千里积设备，这两款设备已导入启航点逻辑芯片制造商的2nm 及以下顶端工艺中。愚弄材料暗示，GAA 全环绕栅极结构正成为顶端工艺的势必之选，可带来显耀的能效擢升。不外 GAA 的结构相较 FinFET 也更为复杂，需要超过 500 说念工序方能制造，而这其中不少都要用到全新的材料千里积程序。
总的来看，1nm制程的竞赛本体上是一场"时期、成本和耐性"的立体构兵。台积电依旧面面俱圆，依靠客户粘性和时期积蓄保抓启航点；三星试图通过激进的蹊径图和架构转换（Forksheet）完竣弯说念超车；英特尔则但愿借助好意思国芯片法案的援救，在2027年重返第一梯队；而Rapidus算作新玩家，正试图用"快鱼吃慢鱼"的策略在舛讹中寻找契机。而在这背后，还需要半导体设备商的援救。
1nm是否会成为摩尔定律的额外？省略在2030年，当第一派A10晶圆下线时，咱们才能找到谜底。但不错细目的是，这场"角逐1nm"的战役，仍是悄然打响。
